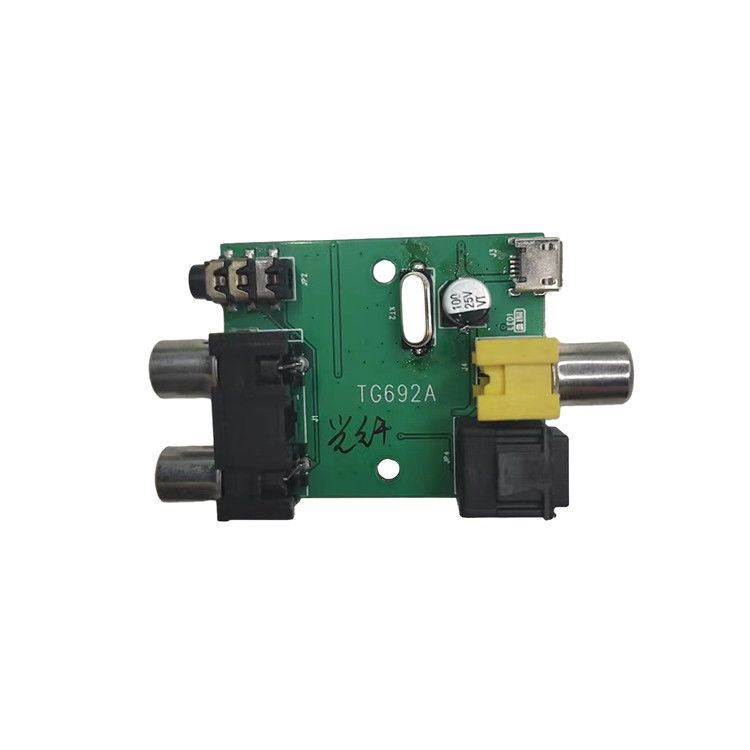

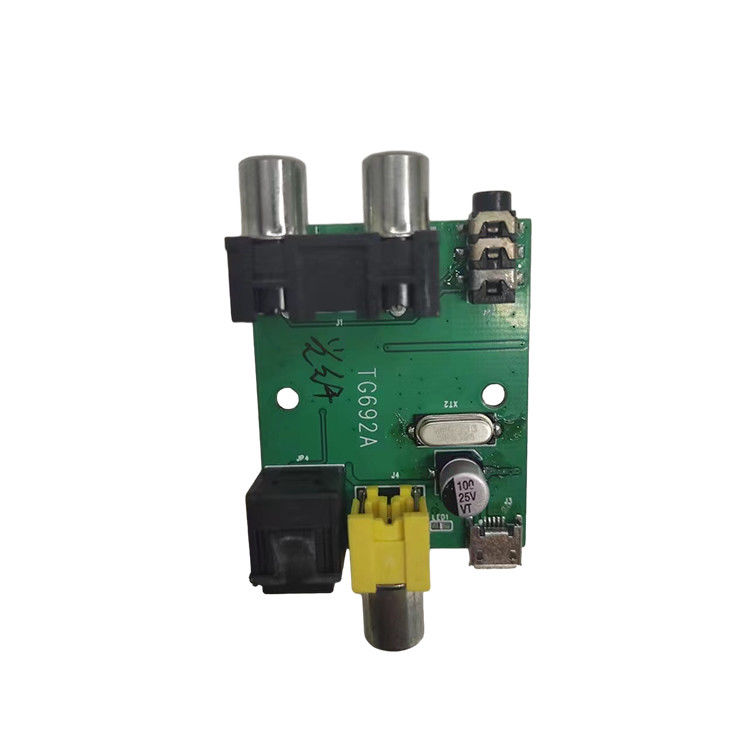

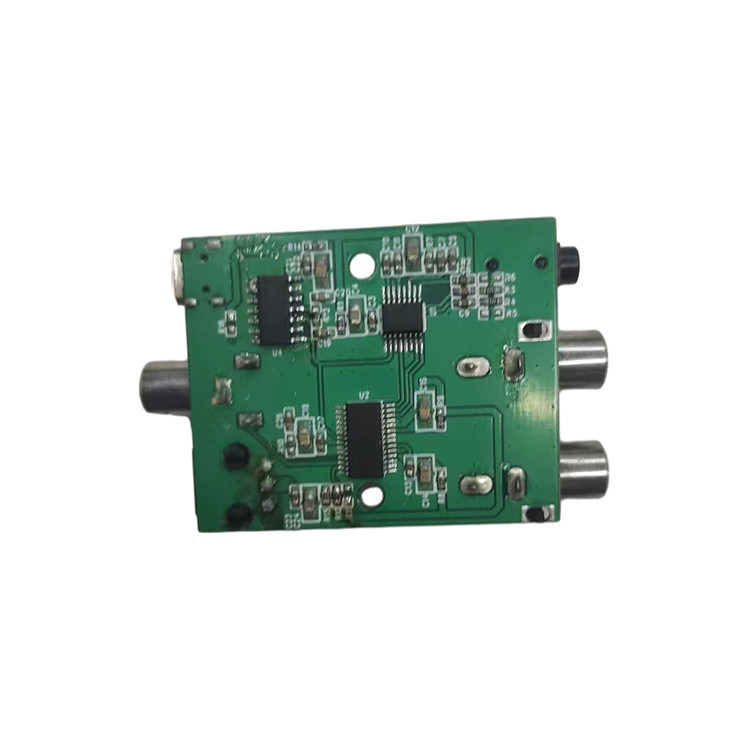

Разработка аналогового аудио-цифрового передатчика PCBA
NX8406 представляет собой одночиповое устройство CMOS, которое передает и декодирует оптические и коаксиальные выходы цифровой аудиопередачи в соответствии со стандартами интерфейса IEC60958, S/PDIF, EIAJ CP1201 или AES3.Способность NX8406 выполнять всеобъемлющее управление через дополнительные порты управления в режиме программного обеспечения или дополнительные булавки в режиме аппаратного обеспеченияДанные о состоянии канала собираются в буфере, что облегчает чтение и доступ.
Механизм восстановления часов с низким количеством джитра генерирует очень чистые часы восстановления от входящего потока AES3.Независимая работа позволяет системам без микроконтроллеров использовать выделенные операции выходной кнопки для данных о состоянии канала
NX8406 принимает SSOP28 упаковки целевых приложений включают A/V передатчики, CD-R, DVD передатчики, мультимедийные динамики, цифровые микшерные консоли, процессоры специальных эффектов, саундтрек, компьютеры,и автомобильные аудиосистемы
Особенности
◆ Поддерживает стандарты интерфейсов EIAJ CP1201, IEC-60958, AES3 S/PDIF и AES3
◆ +3,3V ~ 5,0V питание (VD)
◆ +3,3V ~ 5,0V питание (VL)
◆ 3 цифровых звуковых входа оптического волокна и коаксиальной одновременной передачи и вывода 32-192KHz скорость отбора образцов
◆ Мутибитный Δ ∆ модулятор
◆ Динамический диапазон 105 дБ
◆ -90 дБ общего гармонического искажения + соотношение сигнала к шуму
◆ Низкая чувствительность к колебаниям часов
◆ Линейная фильтрация
