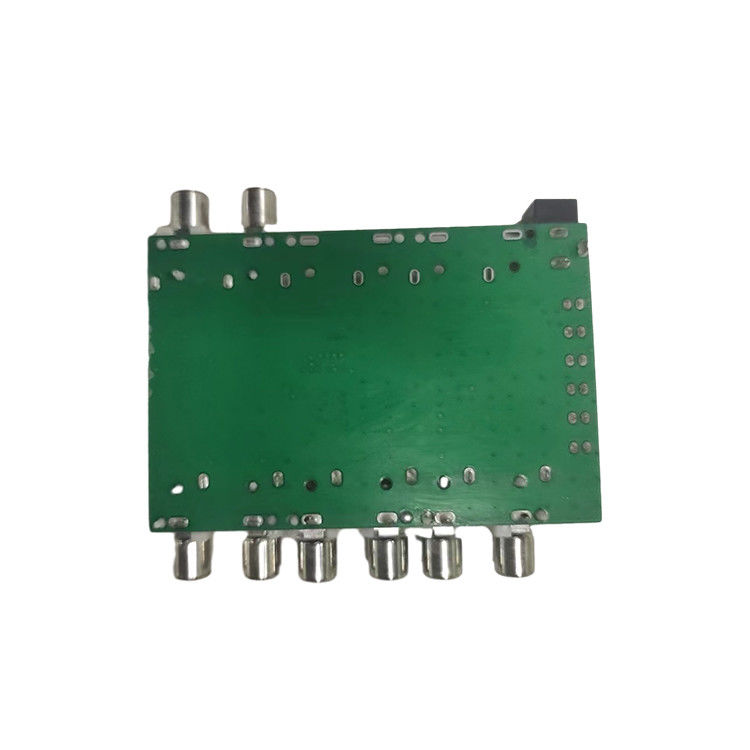

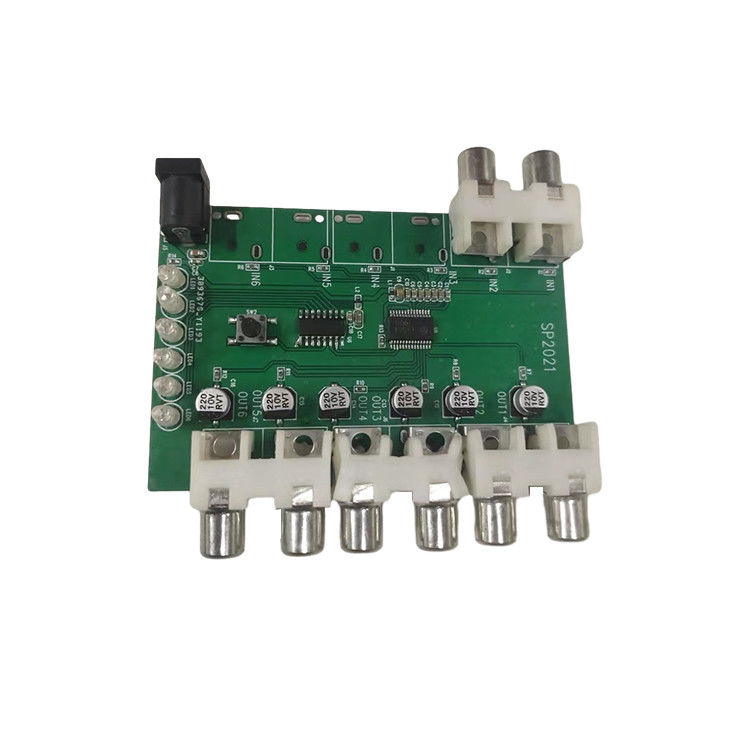

Разработка решения для AV-дистрибьюторов PCBA
Этот продукт использует чип обработки аудио- и видеораспределения NX9262,который направляет набор аудио- и видеосигналов на набор аудио- и видеовыходов через базовый процессор через цифровой интерфейс I2C и высокопроизводительный процессор управления NX6316Его типичные применения включают спутниковые приставки, телевизоры высокой четкости (HDTV), персональные видеорегистраторы (PVR), коммутаторы A / V, устройства безопасности, медиа-центры,и в автомобильных системах развлечений, маршрутизация нескольких устройств к одному аудио и видео устройству.
Чип NX9262 для обработки аудио и видео распределения обеспечивает набор аудио и видео входов, которые направляются на три набора аудио и видео выходов через основной процессор.Вход на выход маршрутизации контролируется через I2C совместимый цифровой интерфейсКаждый вход поддерживает интегрированный опцион зажима, чтобы настроить выход для синхронизации уровня кончика видео до 300 мВ.вход может быть внутренне предвзято к центру сигнала без синхронизации приблизительно 1.25V ((хроматичность, Pb, Pr). Эти уровни выхода постоянного тока используются для настройки усиления 6dB. Более высокая настройка усиления увеличит соответствующий уровень выхода постоянного тока. Выберите режим зажимания/предвзятости ввода через I2C.Неиспользуемые выходы могут потерять мощность для снижения потребления энергии
Особенности
◆Процессоры распределения аудио и видео
◆Поддерживает SD (стандартное определение), PS (прогрессивное сканирование) и HD (высокое определение) 1080i/1080p видео
◆Входное зажимание и схема предвзятости
◆Входные элементы сцепления переменного тока или сцепления постоянного ток
◆Выход от переменной или постоянной сцепки
◆Двойная нагрузка (75 Ω) и выходной драйвер с отключенным высоким импедансом
◆Четыре канала видео, четыре входных и выходных переключателя левого и правого каналов
◆ Программируемая прибавка: +6, +7, +8 или +9 дБ
◆ I2C совместимый цифровой интерфейс, стандартный режим
◆ Работа с одним источником питания 5 В
